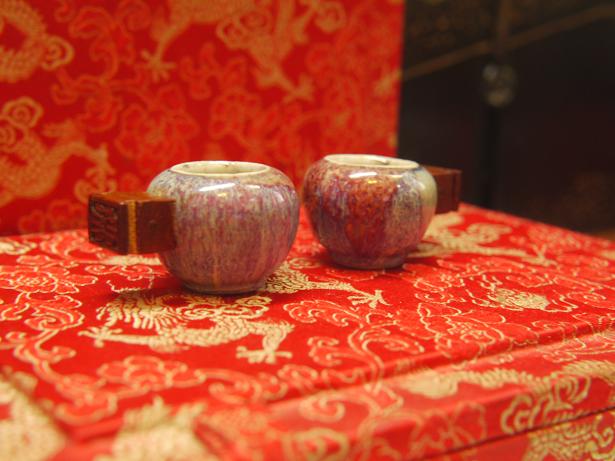

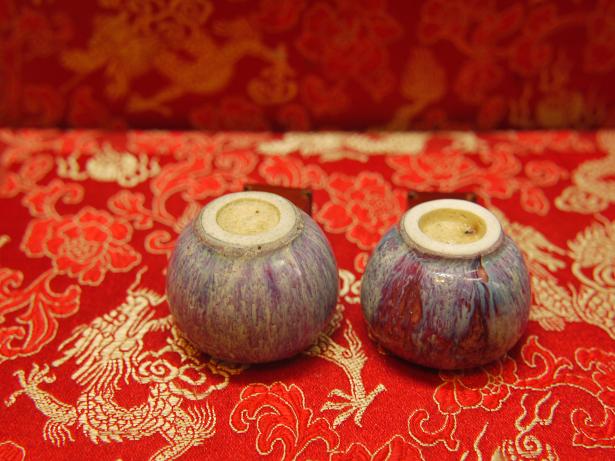

《晚清》入炉一色，出窑万彩，钧瓷窑变釉秀眼对罐，希望大家喜欢。

香港猫仔

《晚清》入炉一色，出窑万彩，钧瓷窑变釉秀眼对罐，希望大家喜欢。

钧瓷造型保证胎釉的烧成温度和膨胀系数的基本一致。釉质玻璃化程度好，促进胎釉间钙长石中间层的形成，使胎釉结合程度高，釉层一般无剥釉现象。釉料配制含磷、钛、铜、锡等元素，为复色窑变花釉的形成提供了内在条件。钧瓷工匠还利用含不同金属氧化物的各种原料，进行多次分层施釉的方法，使产品形成绚丽多彩、自然生动的窑变流纹。陶瓷研究者用仪器观察宋代钧瓷标本，发现钧釉结构异常复杂，大体上分为四层：靠近胎体的第一层和第二层与天青釉的结构相同，蓝色层的上界呈变化幅度很大的波浪状，釉面下有许多气泡；第三层是紫红二色相互交错的不连续层；第四层即表面层，是整齐均匀淡蓝色的铜氧化层。这种釉层结构，对各种光波具有选择性的吸收和选择性反射能力，使釉层含蕴晶莹，优美动人。再加上釉层里的气泡对光线的搅动作用，从而形成特殊的断面结构和绚丽多彩的外观：有的青如蓝天；有的红似朝霞；有的在紫红色背景上布有蓝白丝的流纹，酷似峡谷飞瀑；有的青、蓝、紫、红诸色交错掩映，宛如多种瞬息万变的自然景观；有的像扬州八怪的大写意，泼墨而就；有的飘逸虚幻，遐想无穷。真是景观缥缈，景随人意，入目消魂，极尽绚丽多彩之至，有鬼斧神工之妙。

钧瓷在烧制过程中，因釉层厚和烧成温度等原因，出现多种流纹，进一步增强了釉面装饰的效果，比较常见且为人们欣赏的是蚯蚓走泥纹、冰片纹、莬丝纹等。蚯蚓走泥纹是钧瓷的一种自然窑变纹饰。在钧瓷的釉层里，不断出现一条条不规则的如蚯蚓走泥的痕迹，蜿蜒曲折，耐人寻味。其形成原因，过去说法不一，通过匠师的实践和考古发现得知，钧瓷系两次烧成，素烧后施一层厚釉，烧成初期，有的釉层开裂，釉面出现不规则裂缝，再经高温，釉层熔融，釉面粘度较低的部分流入裂缝，予以弥合，烧成后因受温度影响而形成走泥纹。这种流纹一般出现在釉层温度偏低部位，色泽深浅不一，有暗红色，也有青色等。


冰片纹也叫“开甲”开片，即在釉面上出现像冰片一样不规则的裂纹。釉面开裂，在日用陶器上本是一种致命的缺陷，而它有幸出现在美术瓷上，却是一种艺术美。钧窑器釉面开裂，增加了的开片装饰，衬托得器物古雅有趣。釉面开裂的原因是釉内过高的硅量和胎釉的膨胀系数不同，出窑后冷却时出现开裂。

yangdada

漂亮，欣赏了。

克克笼子

真漂亮。

大地精灵

《晚清》入炉一成色，出窑化万彩，钧瓷窑变釉秀眼对罐,pl 漂亮谢谢分享。

和谐相依

漂亮 欣赏了

广成小雅

钧窑苹果皮，漂亮。

东方夜宴

学习了。感谢分享。

南京鸟

谢谢分享，太养眼了。

200020

哈哈；真漂亮，又看到兄弟的精品了。感谢共同分享。
